Systemy oddymiania

Systemy oddymiania służą do odprowadzania dymu oraz ciepła w sytuacji zagrożenia pożarowego. W momencie pożaru system oddymiania jest załączany przez czujkę optyczną dymu, albo przycisk oddymiania RT, bądź z urządzenia zewnętrzego (modułu sterującego) jaki może być zainstalowany w budynku, np. z centrali sygnalizacji pożaru DF6000.

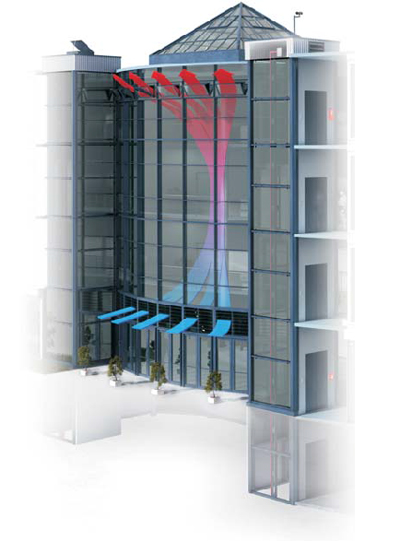

Cały proces odprowadzania dymu oraz ciepła w czasie pożaru odbywa się za pomocą otwarcia klap dymowych, okien oddymiających w fasach lub dachach budynków. Dla polepszenia wydajności odprowadzania dymu oraz ciepła stosuje się w dolnych częściach budynku dodatkowe elementy dostarczające świeże powietrze np. okna napowietrzające, drzwi z napędem DDS (Drive Door System).

System oddymiania jest sterowany za pomocą centrali RZN, która może być podłączona do dowolnego systemu sygnalizacji pożaru i informować nas o stanie uruchomienia, dozoru, uszkodzenia systemu. Każdy system jest wyposażony w zasilanie rezerwowe, które pozwala na działanie systemu nawet w przypadku zaniku napięcia podstawowego. Dodatkową funkcją jaką daje nam system oddymiania to możliwość naturalnej wentylacji klatek schodowych bądź pomieszczeń w jakich dany system został użyty za pomocą przycisków LT.

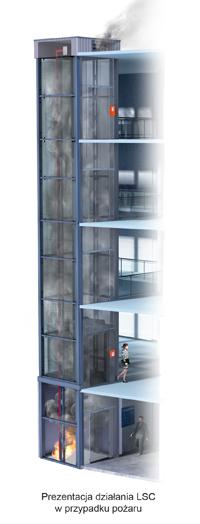

Oczywiście system oddymiania stosuje się również w szybach windowych. Dany system oddymiania dedykowany dla szybów windowych nosi nazwę LSC

W skład systemu LSC wchodzi centrala RZN 4503, przycisk oddymiania RT 45, czujka zasysająca Micro, klapa dymowa z siłownikiem, czujnik temperatury RTR, sygnalizator optyczno-akustyczny, okno oddymiające z siłownikiem, rurki zasysające, oraz dodatkowo czujnik dwutlenku węgla. Oczywiście system jest w pełni energooszczędny, co pozwala na redukcję kosztów związaną z utrzymaniem temperatury w szybie windowym, co jest bardzo dobrym rozwiązaniem dla dużych budynków.

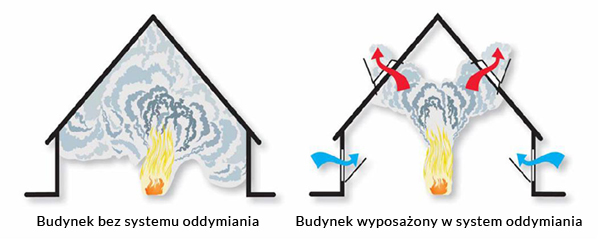

Poniżej zostały przedstawione dwie sytuacje:

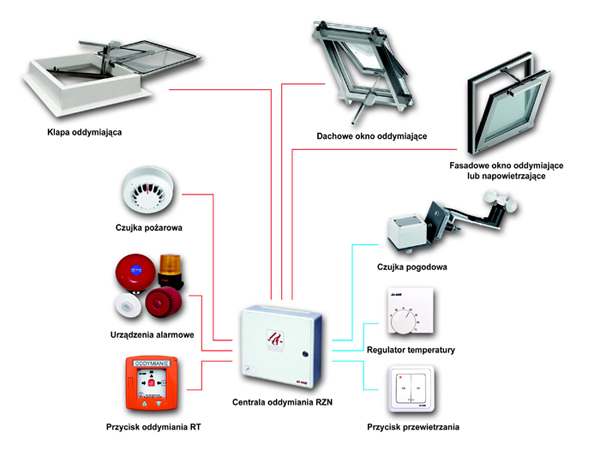

Schemat systemu oddymiania:
